水冷離心式冷水機組現在已經是比較常見的一種制冷設備，設備制冷量大，適合大型的場所。對于制冷行業初入行者對水冷離心式冷水機組的了解可能不夠深入。小編從事水冷離心式冷水機組研究已有20多年，下面就為大家介紹一下水冷離心式冷水機組的結構及工作流程，希望對于制冷行業初入行者有所幫助。

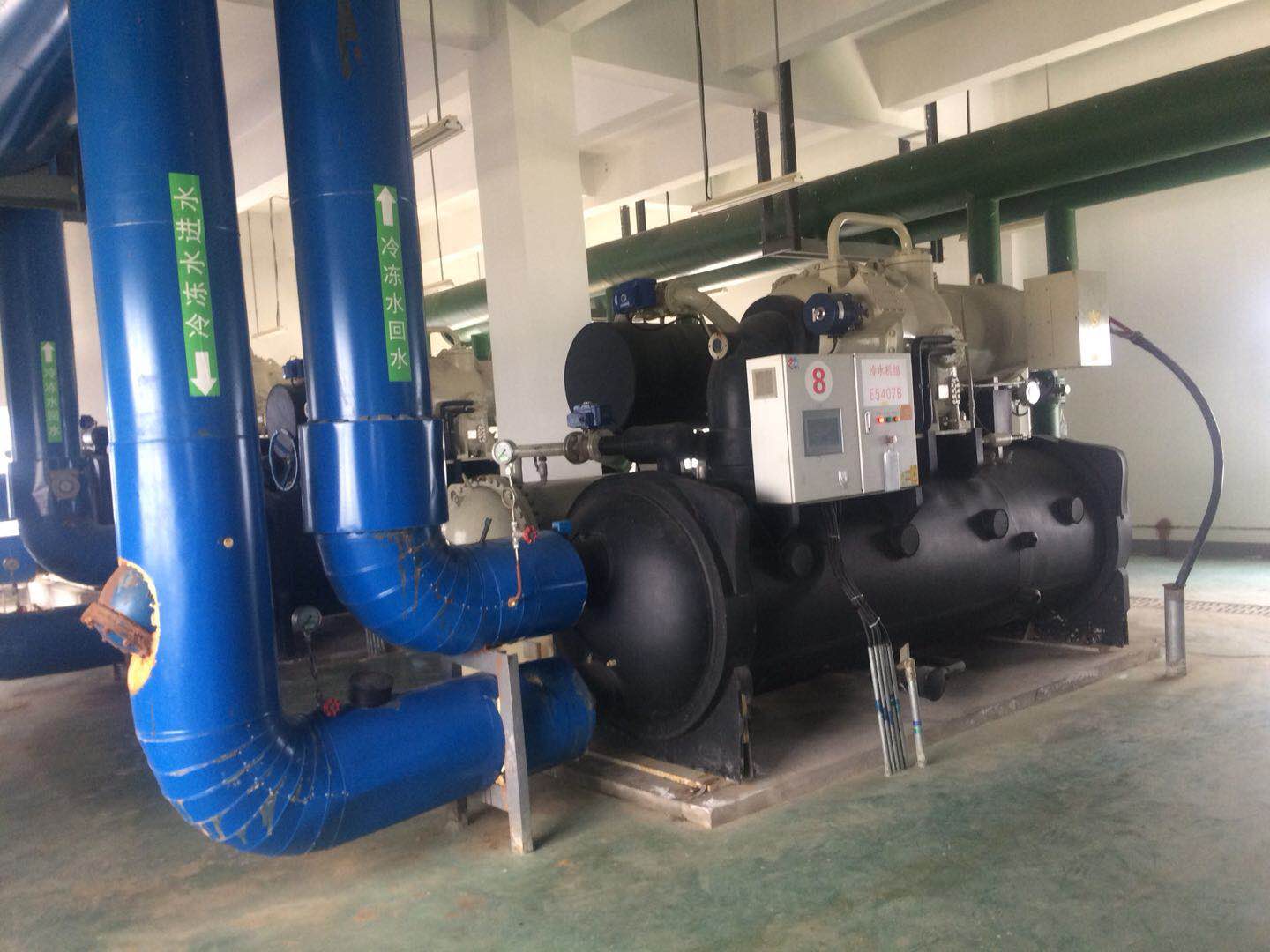

一、水冷離心式冷水機組的基本結構：

水冷離心式冷水機組主要由離心式制冷壓縮機、冷凝器、蒸發器、節流裝置、潤滑系統、進口低于大氣壓時用的抽氣回收裝置、進口高于大氣壓時用的泵出系統、能量調節機保護裝置等組成。一般空調用離心式制冷機組制取4-9℃冷媒水時，采用單級、雙極或三級離心式制冷壓縮機，而蒸發器和冷凝器往往做成單筒式或雙筒式置于壓縮機下面，作為壓縮機的基礎。

節流裝置常采用浮球閥、節流孔板、線性浮閥及提升閥等。抽氣回收裝置用于隨時排除機組內不凝性氣體和水分，防止冷凝器內壓力過高而引起機組換熱能力下降。泵出系統用于機組維修時對制冷劑的充灌和排出處理。除水冷水冷離心式冷水機組外，還有風冷水冷離心式冷水機組，但其用量較少。

二、水冷離心式冷水機組的工作流程：

1.單級半封閉水冷離心式冷水機組的制冷循環工作流程。

離心式制冷壓縮機從蒸發器中吸入制冷劑蒸汽，在高速葉輪的作用下成為高速高壓氣體并進入冷凝器內，其熱量被冷卻水帶走，制冷劑蒸氣冷凝為液體。冷凝后的制冷劑液體經除污后，通過節流閥節流后進入蒸發器，在蒸發器內吸收列管中的冷媒水的熱量，成為氣態而被壓縮機再次吸入進行循環工作。

冷媒水被冷卻降溫后，由循環水泵送到需要降溫的場所進行降溫。另外，在通過節流閥節流前，用管路引出一部分液體制冷劑，進入蒸發器中的過冷盤管，使其過冷，然后經過濾器進入電動機轉子端部的噴嘴，噴入電動機，使電動機得到冷卻，使電動機得到冷卻，再流回冷凝器再次冷卻。(更多信息請關注公眾號：安徽恒星世紀空調制冷設備有限公司)

2.三級全封閉水冷離心式冷水機組的制冷循環原理。

蒸發器中的液態制冷劑吸收冷媒水熱量而汽化成制冷劑蒸汽并被吸入到第一級壓縮機，提高其溫度和壓力。從第一級壓縮機出來的制冷劑蒸汽和來自二級節能器(也稱增效器)低壓級一側的較冷的制冷劑蒸汽混合，使其焓值降低后進入第二級壓縮機，進一步提高其溫度和壓力。從第二級壓縮機出來的制冷劑蒸汽和來自一級節能器高壓級一側的較冷的制冷劑蒸汽混合，使其焓值降低后進入第三級壓縮機，再次提高其溫度和壓力，然后排入冷凝器。

制冷劑蒸汽進入冷凝器，在冷凝器中將熱量傳給冷凝器的循環冷卻水，制冷劑蒸氣冷凝成冷凝液體。離開冷凝器的液態制冷劑流經第一個孔板，并進入節能器的高壓級一側，該孔板和節能器的作用是使少量的制冷劑在中間壓力(介于蒸發器和冷凝之器間的壓力)下閃蒸，從而使其他的液態制冷劑得到冷卻。從一級節能器出來的制冷劑經第二個孔板進入二級節能器，部分制冷劑在更低一些的中間壓力下閃蒸，使其他的液態制冷劑進一步得到過冷。從二級節能器出來的過冷液體經第三孔板節流降壓進入蒸發器。

相關閱讀推薦：不得不看恒星世季水冷離心式冷水機組的優點

恒星世季冷水機組廠家一直專注于為工業生產型企業提供冷水機組及服務。18年的經驗積累和技術沉淀，特別選用高效壓縮機、高效噴淋式蒸發器、電子膨脹閥，整臺機組節能百分之十到三十，能為客戶提供合適的冷水機組和配套系統設計，一直盡量做到為客戶省心、省錢、省電。咨詢電話：186-5513-1074。
